VTC 422 3-utas keverőszelep ESBE
A VTC 422 3-utas keverőszelep ESBE Szabályozza az előremenő hőmérsékletet és/vagy a visszatérő hőmérséklet emelkedését a fűtőkörben.
A felhasználás mint Visszatérő áramlás növekedése Ez segít gyorsan elérni és fenntartani a kívánt minimális hőmérsékletet. Ez megakadályozza a koromlerakódást és a páralecsapódást, valamint növeli a kandalló hatékonyságát és élettartamát.
Ezt úgy érik el, hogy a hideg visszatérő vízhez meleg vizet kevernek.
Ez az adagolás keverő segítségével, fokozatmentesen történik.

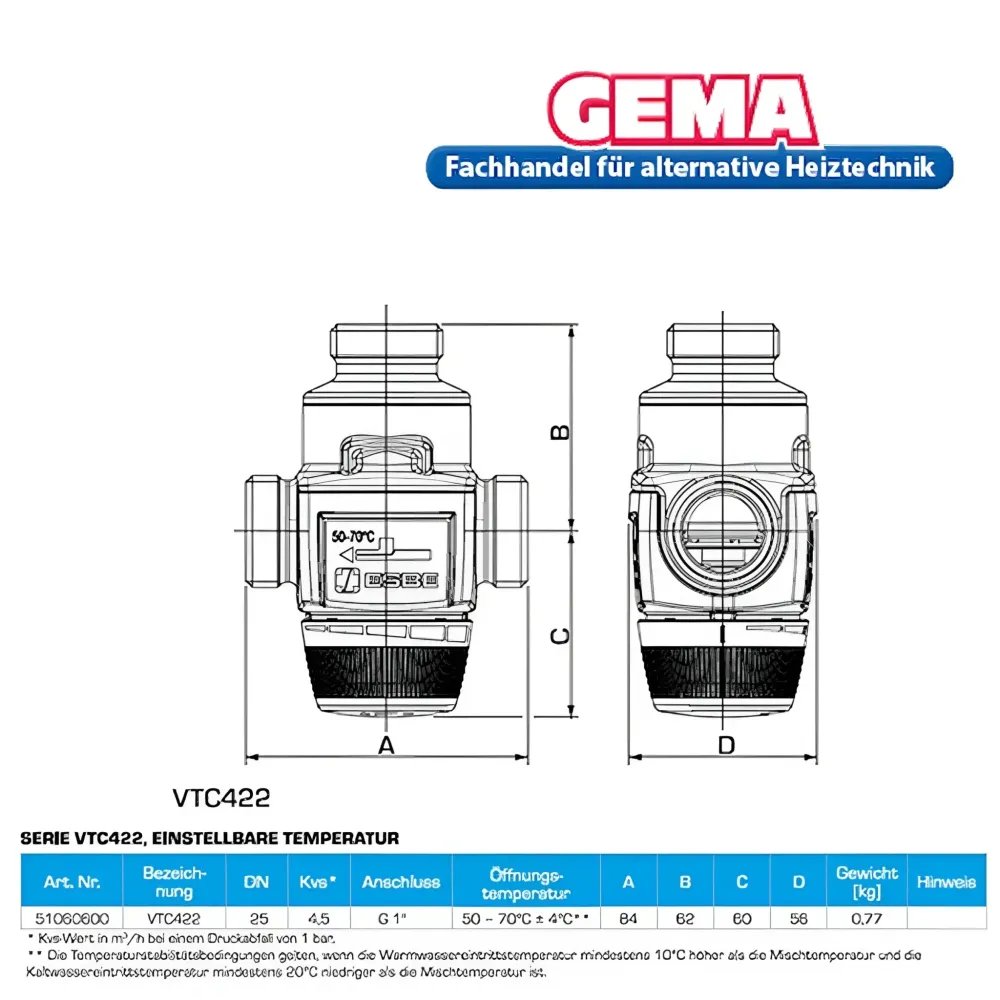

VTC 422 jellemzői
- DN25, Kvs4,5, G1″, 50-70 fok.
- (Visszatérő hőmérséklet emelése) VTC400.
- PN10, közeghőmérséklet 0…100 Celsius fok,
- Maximális nyomáskülönbség keverés közben 100
- kPa, elterelés 30 kPa,
- Áramlási együttható Kv/Kv min. 100,
- Anyag: DZR sárgaréz CW602É
- cinktelenítésnek ellenálló közegek: Vízmelegítés, vízmelegítés akár 50%-os glikoltartalommal Százalékos.
- Állítható 50-70 +/-3 Celsius fok,
- Kvs 4,5 m³/h, külső menetes csatlakozás
Műszaki adatok
- Kapcsolat: 1″ belső menet
- Kvs-érték: 10
- Nyomaték (névleges nyomáson): 3 Nm
- Üzemi nyomás: 1 MPa
- Zárási nyomás: 200 kPa
- Közeghőmérséklet: max. (folyamatos): +110 °C, max. (ideiglenes): +130 °C, min.: -10 °C
- Maximális nyomáskülönbség: Keverés 100 kPa, Elosztás 200 kPa
- Nyomásosztály: PN 10
- Megfelelőség: PED 2014/68/EU, 4.3. cikk
- kPa Átfolyási együttható Kv/Kv min, A-AB: 100
- Anyag: Keverőház: Cinkkiválásálló sárgaréz DZR; Szelepbetét: Kopásálló sárgaréz; Tengely és csapágypersely: PPS kompozit; O-gyűrűk: EPDM
Letöltés
- műszaki dokumentáció
