Csatlakozócsomag – Praktikus szerelőkészlet kombinált tárolótartályához
Termékáttekintés
A kombinált tárolótartály-csatlakozókészlet univerzálisan alkalmazható rögzítőkészletet kínál kombinált puffertartályok, rétegzett kombinált tartályok és higiénikus kombinált tartályok igény szerinti csatlakoztatásához. Lehetővé teszi az acéltartályok egyszerű integrálását integrált melegvíz-készítéssel, és biztosítja az optimális hőelosztást.
Ez a készlet nemcsak kényelmesebbé, de biztonságosabbá is teszi a puffertartály csatlakoztatását. A mellékelt szigetelődugók minden 1½ hüvelykes csatlakozóhoz biztosítják, hogy a nem használt belső menetes puffertartály-csatlakozások megbízhatóan lezáródjanak.
Előnyök és alkalmazások
A csatlakozókészlet egyik fő előnye az univerzális alkalmazhatóság. Akár nyolc 1,5 hüvelykes belső menetes töltőcsatlakozóval és két 1,25 hüvelykes külső menetes melegvíz-csatlakozóval rendelkező puffertartályokhoz tervezték. A hidraulikai példával illusztrált rendszer gyors és egyszerű telepítést tesz lehetővé, így a telepítők praktikus megoldásra támaszkodhatnak.
A szigetelődugóval és anélkül történő hőkibocsátás közötti hőmérsékletkülönbség (kb. 70°C vs. 18°C) mutatja, hogy a csomagolás milyen hatékonyan járul hozzá a hőveszteség minimalizálásához és az energiafelhasználás optimalizálásához.
Műszaki részletek és összeszerelés
A készlet tartalmaz szigetelődugókat minden 1½ hüvelykes csatlakozáshoz, valamint olyan alapvető alkatrészeket, mint az automatikus légtelenítők, a kazántöltő és -ürítő szelepek, valamint az univerzális gömbcsapok. Ezek az alkatrészek biztosítják a fűtési rendszer zökkenőmentes működését és egyszerű karbantartását.
A csomag tartalmaz egy LK melegvíz/használati melegvíz keverőszelepet is, forrázás elleni védelemmel, 35 és 60 °C között állítható hőmérséklettel. Ez további védelmet nyújt a forrázás ellen, és biztosítja a meleg víz biztonságos használatát.
Szállítási terjedelem

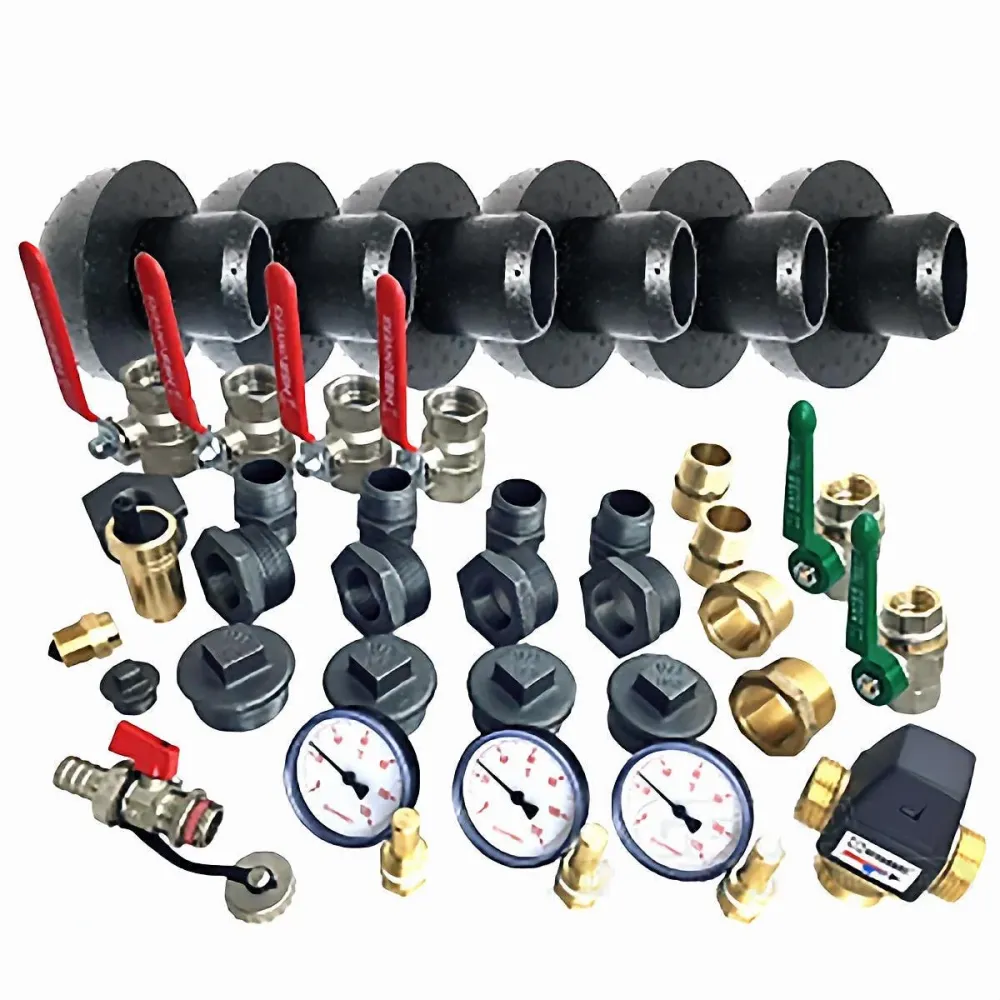

A csatlakozócsomag a következő komponenseket tartalmazza:
EXSEL12 – Gyorslégtelenítő elzárószeleppel ½", KFEH12 – Réz kazántöltő és -ürítő szelep (½"), 4x KGH1 – Univerzális golyóscsap 1″ piros karral, 2x EXBIZ – bimetál mutatós hőmérő merülőhüvellyel (½", 0-120° Ø63mm) és HM1 – HydroMix használati melegvíz keverő 1″.
A készletet kiegészíti a DGVTLME1MS – sárgaréz átfolyószelep emelkedő orsóval és lefolyóval (1″, DVGW tanúsítvánnyal rendelkező), különféle vörösréz dupla közdarabok és szűkítőhüvelyek, szűkítők, dugók és puffercsatlakozó szigetelés minden 1½"-os csatlakozáshoz. A csomagot részletes szerelési és hidraulikus rajz teszi teljessé.
Részletes szállítási információk
- 1x EXSEL12 – Gyorslégtelenítő ½"-os elzárószeleppel
- 1x KFEH12 – Kazántöltő és -ürítő szelep ½" sárgaréz
- 4x KGH1 – Univerzális golyóscsap 1″ piros karral
- 2x EXBIZ – Bimetálos mutatós hőmérő merülőhüvellyel ½" 0-120° Ø63mm
- 1x HM1 – HydroMix használati melegvíz-keverő 1″
- 2x DGVTLME1MS – Sárgaréz átmenő szelep, emelkedő orsó leeresztővel 1″ DVGW által tesztelt
- 2x DN1RG – vörösöntvény dupla közdarab 1″
- 2x RM1141RG – vörösöntvény dugókulcs 1¼"x1″
- 5x DN2801S – Dupla csatlakozó fekete színben 1″
- 4x RST2411121S – Reduktor fekete 1½"x1″
- 1x RST24111412S – Szűkítő fekete 1¼"x½"
- 6x ST290112S – Fekete dugók 1½"
- 2x ST29012S – Fekete dugók ½"
- 1x T1301121S – Szűkített T-idom fekete 1″x½"x1″
- 6x PSIS – Puffercsatlakozó szigetelés a puffertartály összes 1½"-os csatlakozójához
- 1x Összeszerelési/hidraulikus rajz
